板框廂式隔膜壓濾機
引言
在PVC生產中，污泥濃縮脫水大多采用污泥離心機，然而，最近幾年來，隔膜式板框壓濾機的應用大有超過污泥離心機之勢。
下面筆者根據污泥離心機和隔膜式板框壓濾機的使用情況，就PVC生產中污泥濃縮脫水設備的選型問題進行討論。
1污泥離心機工作原理及結構
離心機的轉鼓與螺旋輸送器啟動到全速后，由于旋轉產生一個強大的離心力場，懸浮液物料由進料管加入螺旋輸送器內，物料通過螺旋筒體內的出料孔進入轉鼓，在離心力場的作用下，密度較大的固相物料沉積到轉鼓壁上，形成一個環形的固相層。螺旋輸送器在差速器的作用下，與轉鼓產生一個恒定的轉速差，將脫水后的固相沉渣從圓錐轉鼓的小端出渣口推出，而密度小的澄清液則從圓柱端的溢流口溢出，如此連續不斷地運行，達到連續分離污泥的目的。污泥離心機的結構如圖1所示。
2隔膜式板框壓濾機工作原理及結構

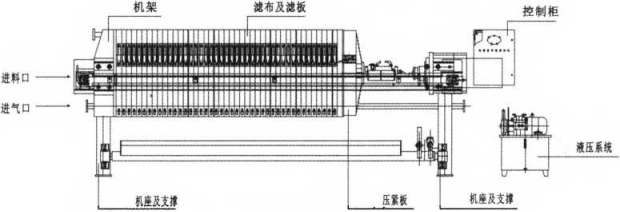

隔膜式板框壓濾機借助渣漿泵推動下的靜壓力入料，通過在過濾介質兩側形成壓力差來實現懸浮液物料的固液分離。污泥達到飽和后，向壓濾機隔膜板中通入壓縮空氣，利用隔膜張力對污泥進行強力擠壓脫水。濾液透過濾布排出，固體物質被濾布阻隔,形成水含量較低的干物質。隔膜式板框壓濾機結構如圖2所示。
3污泥離心機與隔膜式板框壓濾機的理論比較
在處理污泥過程中，主要使用隔膜式板框壓濾機與污泥離心機兩種設備，下面從7個方面對兩者進行比較。
適用范圍。
隔膜式板框壓濾機對污泥處理的適用性比較廣泛,無論是對城鎮污水處理廠產生的生活污泥，還是印染廠、造紙廠、電鍍廠等產生的化工污泥，都具有非常好的適用性。而污泥離心機適用于分離含固體粒徑5pun左右的懸浮液，對濃度、顆粒變化范圍較大的懸浮物脫水尤為適合。
工作原理。
隔膜式板框壓濾機與污泥離心機都是進行脫水的設備，但隔膜式板框壓濾機是通過機械產生的壓力對污泥進行壓榨，從而使固液分離；而污泥離心機是利用旋轉產生的加速度比重力加速度大而使固液分離。污泥離心機的轉速高，產生的離心力大，因而污泥的脫水程度也比較高。
設備成本。
相對于隔膜式板框壓濾機，污泥離心機的釆購成本較高，后期維護費用也比較高。
污泥脫水效果。
污泥離心機的污泥處理效率非常高，離心力可根據離心機的轉速進行調整，從而對污泥進行不同程度的脫水，脫水效果比較好,但不是所有的污泥都適合釆用污泥離心機脫水。
隔膜式板框壓濾機因為其特殊的隔膜設置，能用較低的能耗持續產生較強的壓榨力，在較低的處理成本下就能得到干燥的泥餅，泥餅含固質量分?jǐn)?shù)可達到40%以上。
運行情況。
污泥離心機污泥脫水電耗為1.2kW/m’,運行時噪聲為76~80dB⑴。隔膜式板框壓濾機污泥脫水電耗為0.4kW/m3,運行時基本沒有噪聲。
占用空間、配套設施。
污泥離心機需要配套有加藥設施和進岀料輸送機，占用空間較小。隔膜式板框壓濾機除了輸送泵之外，無需配套加藥設施，占用空間也小。
維護保養。
污泥離心機由于其工作特性，需要高速旋轉，所以需要定期的潤滑和清洗保養，較為麻煩。隔膜式板框壓濾機保養維護簡單，只需定期檢査其工作是否異常即可。
4實際使用情況分析
在PVC生產中，當使用生物接觸氧化法處理廢水時，產生的污泥量少，固含量較低，且間歇產生。針對這一特性，對污泥離心機與隔膜式板框壓濾機的實際使用情況進行了對比分析。
脫水效果。
使用污泥離心機分離出來的污泥水含量較高，濕度大;而使用隔膜式板框壓濾機則可有效過濾干化污泥，污泥含水質量分?jǐn)?shù)低于60%⑵，泥餅干燥，便于處理。
進料控制。
進料濃度的變化對污泥離心機影響較大，需要調整轉速差，而對隔膜式板框壓濾機影響較小，無需調整。
電耗。
污泥離心機的電耗要遠大于隔膜式板框壓濾機的電耗。
噪聲。
污泥離心機的噪聲很大，很刺耳,而隔膜式板框壓濾機的噪聲主要來自過濾水的聲音，比污泥離心機要好得多。
機器的維護保養。
隔膜式板框壓濾機運行平穩，噪聲小，磨損小，使用壽命較長，維修費用和長期運行費用也相對較少。污泥離心機運行時噪聲大，高速旋轉部件要求耐磨性高，以延長使用壽命,維修費用相對較高。此外，污泥離心機屬于高速運轉機器，轉鼓外殼、轉鼓頂部部件、輪轂、連接環、軸、螺旋輸送器以及其他零部件的修理和更換都要經過動平衡試驗后，方可安全運行。
運行
在PVC生產中，當使用生物接觸氧化法處理廢水時，由于污泥是間歇產生的，因此需要頻繁啟停污污泥離心機的固體回收率與隔膜式板框壓濾機差不多，都能達到較高水平。污泥離心機投藥量約為3kg(以1t干泥計)⑴，而隔膜式板框壓濾機在實際生產中不需要添加藥劑。
5投資問題
從投資上看,1套進水量20m3/h的污泥離心機,國產的價格約為40萬元;而1套進水量20m3/h的隔膜式板框壓濾機價格約為20萬元。雖然由于產品檔次差異或其他具體原因，價格會有所出入，但一般來講，隔膜式板框壓濾機的價格要比污泥離心機低。
6結語
從以上分析可以得出如下結論:針對PVC生產中污泥量少、固含量較低且間歇產生的情況，隔膜式板框壓濾機較污泥離心機更為適合。但隔膜式板框壓濾機需要人工卸泥，在污泥量較大的情況下,則卸泥頻繁,工作量會增大，因此污泥脫水設備是采用隔膜式板框壓濾機還是污泥離心機，一定要具體問題具體分析,根據需求選擇合適產品。
